탄화와 미성형이 같은 금형에서 동시에 나타나면 현장에서는 대부분 사출 속도를 낮추거나 수지 온도를 재설정하는 방향으로 먼저 접근합니다. 그런데 두 불량이 함께 발생할 때, 공정 조건보다 가스벤트 위치와 슬롯 깊이를 먼저 의심해야 하는 경우가 훨씬 많습니다. 이 글에서는 가스벤트 문제로 인한 탄화·미성형의 구별 기준과, 금형을 열기 전에 현장에서 바로 적용할 수 있는 점검 순서를 정리합니다.
속도를 낮춰도 탄화가 사라지지 않는다면
사출 속도를 낮추면 캐비티 내 충전 압력이 줄면서 가스 압축 속도도 느려집니다. 이 때문에 탄화가 줄어드는 경우가 있고, 그것을 근거로 속도 문제로 단정하는 경우가 생깁니다. 그런데 플로우 엔드(flow end), 즉 수지가 마지막으로 도달하는 끝단에 벤트 슬롯이 없거나 막혀 있다면, 속도를 아무리 낮춰도 그 지점에서 가스는 빠져나갈 경로가 없습니다.
비슷한 조건의 사례를 보면, 게이트 반대편 끝단에서 반복적으로 탄화 자국이 발생했고 속도 조정으로는 증상이 전혀 개선되지 않았습니다. 벤트 위치를 확인하니 플로우 엔드 직전에 슬롯이 설계되어 있지 않았고, 해당 위치에 벤트를 추가한 뒤 탄화와 함께 미성형도 동시에 해소됐습니다. 개인적으로는, 탄화가 끝단에 집중되는 패턴이라면 공정 조건보다 벤트 위치를 먼저 확인하는 것이 시간과 금형을 모두 아끼는 순서라고 봅니다.
탄화 위치가 플로우 방향의 최종 지점이라면, 그것은 디젤링(dieseling) 현상의 전형적인 신호입니다. 디젤링은 캐비티 내 공기가 빠져나가지 못한 채 급격히 압축되면서 수지를 태우는 현상으로, Plastics Engineering(2015년 6월)에서도 벤트 부족이 충전 끝단의 탄화 및 미성형을 동시에 유발한다고 기술하고 있습니다.
미성형 위치가 탄화와 다르다면 원인이 나뉜다
탄화와 미성형이 같은 위치에서 나타나는 경우와 서로 다른 위치에서 발생하는 경우는 점검 방향이 달라집니다.
- 같은 위치 발생: 플로우 엔드 벤트 부재 또는 완전 막힘이 주원인. 가스가 압축되면서 수지를 태우고, 동시에 충전 저항을 높여 미성형을 만든다.
- 다른 위치 발생: 탄화는 끝단, 미성형은 리브 또는 보스 근처에서 따로 나타나는 경우. 1차 벤트와 2차 벤트(리브·보스 부위 벤트)가 각각 다른 상태에 있을 가능성이 높다.
많은 현장에서 이 두 케이스를 구분하지 않고 동일한 방식으로 접근하다 원인 파악에 시간을 잃습니다. 위치를 기록해 두고 분리해서 보는 것이 진단 시간을 줄이는 실질적인 방법입니다.

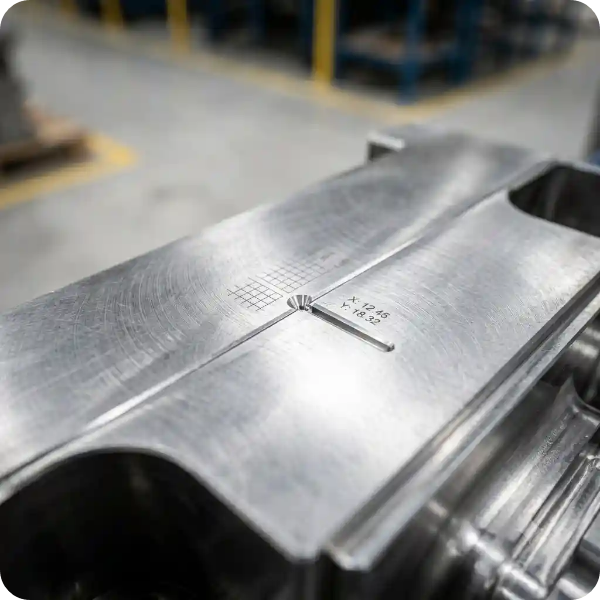

벤트 슬롯 깊이가 기준 범위 안에 있는지 확인한다
벤트 슬롯이 설계도에 표시되어 있어도 실제 깊이가 기준보다 얕으면 효과가 급격히 떨어집니다. 국제 사출금형 설계 자료(Ecomolding, MoldMaking Technology 등)에서 공통적으로 제시하는 1차 벤트 슬롯 깊이 기준은 수지 종류에 따라 다음과 같이 나뉩니다.
- PP, PE 계열: 0.02~0.03mm
- ABS, PC 계열: 0.03~0.05mm
- 리브·보스 부위 2차 벤트: 0.02~0.03mm (플래시 방지 기준 유지)
이 기준보다 얕게 가공되었거나, 수지 찌꺼기가 슬롯에 퇴적되어 실질적인 깊이가 줄어든 경우에는 탄화와 미성형이 일정 사이클 후 다시 반복되는 패턴이 나타납니다. 실무 사례로 보면, 청소 직후에는 탄화가 사라졌다가 수백 사이클 안에 다시 재발한 금형의 경우 슬롯 깊이를 측정했더니 설계 기준의 절반 수준이었던 사례가 있습니다. 이 경우 재가공 없이는 근본적인 해결이 어렵습니다.
이 부분은 단순히 벤트를 추가하는 것으로 끝나지 않고, 깊이와 폭의 적정성을 함께 검증해야 한다는 점에서 설계 단계의 문서 확인이 중요합니다.
현장에서 금형을 열기 전에 먼저 할 수 있는 점검
벤트 문제를 의심할 때 금형을 바로 열지 않아도 판단할 수 있는 신호들이 있습니다.
첫째, 충전 끝단의 탄화 자국이 사이클마다 같은 위치에 반복된다면, 그 위치에 벤트가 없거나 막혔을 가능성이 높습니다. 위치 이동 없이 고정된 자국은 공정 조건이 아니라 구조적 원인에 해당합니다.
둘째, 사출 압력이나 속도를 조정해도 탄화 위치가 바뀌지 않는다면 공정 접근은 효과가 없습니다. 조건 변화에 반응하지 않는 불량 패턴은 금형 구조 쪽을 먼저 확인하는 기준이 됩니다.
셋째, 성형 중 충전 완료 시간(fill time)이 기준보다 길어졌다면, 이는 내부 가스 저항이 커졌다는 신호일 수 있습니다. Plastics Engineering 기술 자료에 따르면 충전 시간 증가와 보압 압력 상승은 벤트 막힘의 간접 지표로 볼 수 있습니다.
이 세 가지를 확인하고 나서 금형을 열어 슬롯 상태를 직접 점검하면, 작업 시간을 불필요하게 낭비하지 않아도 됩니다.
자주 묻는 질문
탄화가 생기는데 수지 온도를 낮추면 해결이 되지 않나요?
수지 온도를 낮추면 일시적으로 탄화가 줄어 보일 수 있습니다. 그러나 가스가 빠져나가지 못하는 구조적 원인이 남아 있다면, 온도를 낮추는 것은 탄화 강도를 완화하는 것일 뿐 근본 원인을 제거하지는 못합니다. 특히 수지 온도를 과도하게 낮추면 미성형이 오히려 악화될 수 있습니다.
벤트 슬롯이 설계도에 있는데 탄화가 나는 이유는 무엇인가요?
설계도에 벤트가 표시되어 있어도 실제 가공 깊이가 기준에 미달하거나, 수지 찌꺼기가 슬롯을 채워 통기 면적이 줄어든 경우에는 벤트 기능이 크게 저하됩니다. 설계 도면과 실제 금형 슬롯 깊이를 깊이 게이지로 직접 측정해 비교하는 것이 정확합니다.
탄화와 미성형이 동시에 나타나면 어느 불량이 먼저 발생한 건가요?
두 불량은 동시에 진행되는 결과입니다. 가스가 압축되면서 수지를 태우는 것이 탄화이고, 같은 가스 저항이 수지의 충전을 막아 캐비티가 완전히 채워지지 않는 것이 미성형입니다. 어느 쪽이 먼저라기보다 같은 원인의 두 가지 결과로 보는 것이 진단에 더 유리합니다.
이젝터 핀 주변으로도 가스가 배출된다고 하는데 벤트 슬롯이 없어도 되지 않나요?
이젝터 핀의 끼워 맞춤 틈새(약 0.02mm)는 보조적인 배기 경로로 작용합니다. 그러나 이것만으로 플로우 엔드의 가스 전체를 처리하기는 어렵습니다. 특히 대형 캐비티나 복잡한 형상에서는 전용 벤트 슬롯 없이는 충분한 배기가 이루어지지 않습니다.
이 내용을 확인한 뒤에는 실제 금형의 벤트 슬롯 위치와 깊이를 설계 도면과 함께 비교 기록해두는 것이 좋습니다. 같은 금형에서 불량이 재발할 때 점검 이력이 있으면 원인을 좁히는 시간이 크게 줄어듭니다.
탄화와 미성형을 동시에 잡으려면 벤트를 먼저 본다
두 불량이 함께 나타날 때 공정 조건을 먼저 조정하고 싶은 것은 이해할 수 있습니다. 빠르고 되돌리기 쉬운 조치이기 때문입니다. 그러나 탄화 위치가 끝단에 고정되어 있고 속도·온도 조정에 반응하지 않는다면, 그때는 벤트 슬롯의 위치, 깊이, 막힘 여부를 먼저 확인해야 합니다. 수지 종류에 맞는 슬롯 깊이 기준(PP·PE: 0.02~0.03mm, ABS·PC: 0.03~0.05mm)을 기준으로 실제 금형 상태를 측정하는 것이 진단의 출발점입니다.
