사출라인을 처음 구축할 때 냉각 시스템은 흔히 "나중에 붙이면 된다"는 판단 아래 뒤로 밀리는 항목이다. 사출라인 냉각 시스템을 별도 예산으로 분리하거나 라인 안정화 이후 추가 도입하겠다는 계획, 현장에서 생각보다 자주 본다. 하지만 그 판단이 실제로 얼마나 비싼 대가를 치르게 하는지는 막상 겪어본 사람이 아니면 실감하기 어렵다. 이 글은 초기 구축 비용을 아끼려다 사후 도입에서 훨씬 큰 지출을 경험한 현장 흐름을 시간 순서대로 정리한 것이다. 금형 온도 관리와 냉각수 시스템을 언제, 어떤 기준으로 설계해야 하는지 판단하는 데 실질적인 참고가 되길 바란다.
초기 설계 단계에서 냉각을 분리한 이유
라인 구축 초기에는 사출기 본체와 금형 비용이 압도적으로 크다. 50~100톤급 범용 사출기 한 대에 금형 제작비까지 포함하면 중소 제조사 입장에서는 초기부터 수억 원이 움직인다. 냉각 시스템, 그중에서도 항온 순환 장치(칠러)와 냉각수 배관 라인은 상대적으로 "옵션"처럼 느껴지기 마련이다.
내가 관여했던 라인도 그랬다. 총 구축 예산의 약 12% 정도였던 냉각 시스템 항목을 별도로 떼어냈다. 초기 6개월은 문제가 없었다. 사출기 가동 시간이 길지 않았고, 겨울~봄 시즌이라 외기 온도가 낮아 냉각수가 자연스럽게 안정적인 온도를 유지했다. 관리자 입장에서는 "역시 초반에는 냉각 시스템 없이도 돌아가네"라는 판단이 자연스럽게 들었다.
문제는 이 판단이 계절적 조건에 기댄 것이었다는 점이다. 한국생산기술연구원(KITECH) 연구 자료에 따르면, 사출 성형 공정에서 금형 온도의 정밀한 제어는 제품 외관, 수축률, 치수 안정성 모두에 직접 영향을 미치며, 온도 편차가 발생하는 조건에서 불량률 제어는 사실상 불가능에 가깝다. 당시에는 이 내용을 알고는 있었으나 "지금 당장은 괜찮다"는 판단이 앞섰다.
여름철 냉각수 온도가 올라가면서 수축 불량이 터졌다
7월부터였다. 외기 온도가 오르면서 냉각탑을 거친 냉각수 온도가 26~28℃를 넘기 시작했다. 금형 온도는 목표 범위를 벗어나 섭씨 5도 이상 높아졌고, 사이클마다 편차가 생겼다. 처음에는 성형 조건을 건드려보며 대응했다. 사출 속도를 낮추고, 보압 시간을 늘리고, 냉각 시간을 2~3초씩 추가했다. 사이클 타임이 늘어났지만 불량률이 잡히지 않았다.
두 달이 지난 시점에서 집계한 수치가 꽤 충격적이었다. 수축 불량률이 전체 생산량의 약 9%까지 올라갔다. 소형 플라스틱 부품 기준으로 9%는 단순 재료 손실뿐 아니라 납기 지연과 고객사 클레임으로 이어졌다. 내 판단으로는 이 시점이 "냉각 없이 버틸 수 있는 한계"였다. 계절이 바뀌면 다시 안정될 것이라는 기대도 있었지만, 고객사로부터 품질 개선 요청이 공식화된 이상 그 기대는 선택지가 아니었다.
금형 온도 불균일에서 비롯된 수축 불량은 성형 조건만으로 해결이 되지 않는다. 이 점을 현장에서 직접 확인한 건 이때가 처음이었다. 수지 입단계에서 금형 온도가 이미 들쭉날쭉하면, 보압이나 냉각 시간 조정은 증상 완화에 그칠 뿐 근본 원인을 건드리지 못한다.
항온 장치 사후 도입 과정과 실제 비용

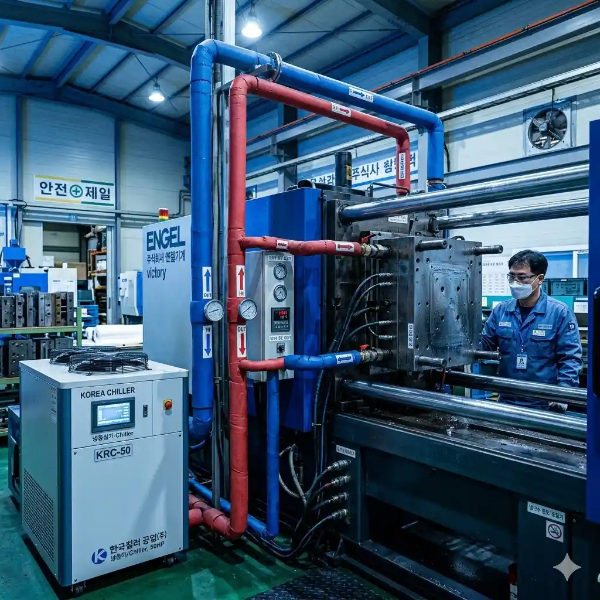

칠러(항온 순환 장치) 도입을 결정한 건 8월 중순이었다. 선정부터 설치까지 약 3주가 걸렸다. 장비 자체 비용 외에 기존 냉각수 배관 수정 공사, 전기 용량 증설, 시운전 조정 인건비가 추가로 발생했다. 결국 총 도입 비용은 초기 구축 시 포함했을 때 예상했던 금액의 약 1.4배였다.
단순히 1.4배라는 숫자만 보면 크게 느껴지지 않을 수도 있다. 하지만 여기에 두 달간의 불량 손실 비용, 납기 지연에 따른 간접 비용, 성형 조건을 반복 수정하는 데 들어간 작업자 시간까지 합산하면 실질 손실은 훨씬 크다. 개인적으로는 이 경험 이후 냉각 시스템을 사출라인 구축 예산에서 분리 가능한 항목으로 보지 않는다. 라인 설계 단계에서 냉각 회로, 칠러 용량, 배관 경로까지 동시에 확정하는 것이 맞다는 판단이 섰다.
한국생산기술연구원 KITECH의 사출 공정 연구 자료에서도, 냉각 시간은 전체 사이클 타임의 50~70%를 차지하며 이 구간의 온도 편차를 얼마나 줄이느냐가 생산성과 품질 모두를 결정한다고 명시하고 있다. 이 수치는 중형 부품(두께 2~4mm 기준) 조건이며, 얇은 제품은 비율이 달라질 수 있다.
사후 안정화 이후 바뀐 설계 기준
칠러 도입 이후 냉각수 온도는 연중 15±2℃ 범위에서 안정됐다. 수축 불량률은 도입 2주 차에 2% 수준으로 떨어졌고, 한 달 뒤에는 1% 이하로 관리됐다. 사이클 타임도 불필요하게 늘렸던 냉각 시간을 다시 줄이면서 오히려 초기 설계보다 짧아졌다.
이 경험을 거쳐 이후 라인에서는 냉각 설계 기준을 명확하게 세웠다.
- 냉각수 온도 관리 기준: 연중 최고 외기 온도 기준으로 칠러 용량을 산정하며, 냉각수 설정 온도는 금형 온도보다 10~20℃ 낮은 범위로 유지한다.
- 냉각 채널 배치 기준: 캐비티 표면과 냉각홀 간격은 가능한 균일하게 유지하고, 균일 온도 분포가 우선인 경우 냉각홀 직경의 2~2.5배 간격을 적용한다.
- 계절 변동 고려: 한국 여름 환경에서 개방형 냉각탑만으로는 냉각수 온도 안정이 어렵다. 연간 6개월 이상 안정 가동이 필요한 라인은 독립 칠러를 기본으로 설계한다.
이 기준들이 업계 공통 표준인 것은 아니다. 제품 두께, 소재 종류, 가동 시간대에 따라 냉각 조건은 달라진다. 다만 개방형 냉각탑만으로 연간 안정 품질을 유지하겠다는 계획은 한국의 여름 기후 조건에서는 현실적이지 않다는 점은 분명히 말할 수 있다.
중소 제조사가 구축 전 반드시 확인할 항목
냉각 시스템 설계를 라인 구축 초기에 포함하기 위해서는 몇 가지 사전 확인이 필요하다. 특히 예산이 타이트한 중소 제조사일수록 이 단계를 생략하면 나중에 훨씬 비싼 수정이 기다린다.
먼저 생산 예정 제품군의 두께 범위와 소재를 먼저 확정해야 한다. 냉각 시간과 금형 온도 범위가 여기서 결정되고, 칠러 용량 산정의 기준이 된다. 소재가 확정되지 않은 상태에서 냉각 용량을 설계하면 과소·과대 설계 모두 생긴다. 내가 본 사례 중에는 나중에 소재를 PP에서 ABS로 바꾸면서 금형 온도 범위가 완전히 달라져 냉각 시스템을 다시 손봐야 했던 경우도 있었다.
다음으로, 설치 공장의 여름 최고 기온과 냉각수 공급 방식을 확인해야 한다. 개방형 냉각탑과 독립 칠러 중 어느 쪽을 선택하느냐는 단순히 비용 문제가 아니라 연간 가동 안정성과 직결된다. 한국의 경우 7~8월 습구온도 조건을 고려하면 개방형 냉각탑만으로 냉각수 온도를 20℃ 이하로 유지하는 것은 사실상 어렵다.
이 주제와 이어서 읽어두면 좋은 글이 몇 개 있다. "사출 금형 설계 전 소재 선정 기준 정리", "중소 제조사 사출기 톤수 선택 실수 사례", "사출 불량 유형별 원인 분석과 현장 대응법" 같은 주제들이 본 내용과 직접 연결된다.
냉각 시스템은 라인과 함께 설계되어야 한다
결론은 단순하다. 냉각 시스템은 사출라인이 안정된 뒤에 추가하는 보조 장치가 아니다. 라인 설계 단계부터 제품군, 소재, 가동 시간, 계절 환경을 반영해 동시에 설계해야 한다. 사후 도입은 항상 초기 설계보다 비싸고, 불량이 쌓인 뒤에야 결정이 내려지기 때문에 간접 손실까지 포함하면 그 격차는 더 커진다. 라인 구축을 앞두고 있다면 냉각 설계를 예산 후순위로 미루지 않기를 권한다. 냉각수 온도 하나가 품질과 수율 모두를 결정하고 있다.
